型號

G01NET-3D型

輸入通道數量

4～16通道（可定制）

輸入量程及分辨率

-10～10V/0.005mV

采樣頻率

16～600Hz（各通道完全同步）

存儲容量及存儲格式

存儲容量：標配16G SD卡，數據存儲格式：默認為文本格式

數據遠程傳輸

支持UDP、TCP/IP Client、TCP/IP Server三種通信方式；默認為TCP/IP Server；上電后默認為連續傳輸?？梢圆捎?GDTU傳輸數據

時間校正功能

北斗、GPS、上位機網絡

顯示功能

7寸LCD，

動態范圍

≥120dB

供電

DC12V

功耗

7W

尺寸（L*W*H,mm）

270*205*120

輸入阻抗

1M歐姆

外部接口

1個串口，2個USB口，1個網口

工作溫度

溫度：-35℃～+70℃ 濕度：≤90%

觸發截止頻率

軟觸發，默認20Hz,可設置

數據存儲觸發模式

基于幅值觸發

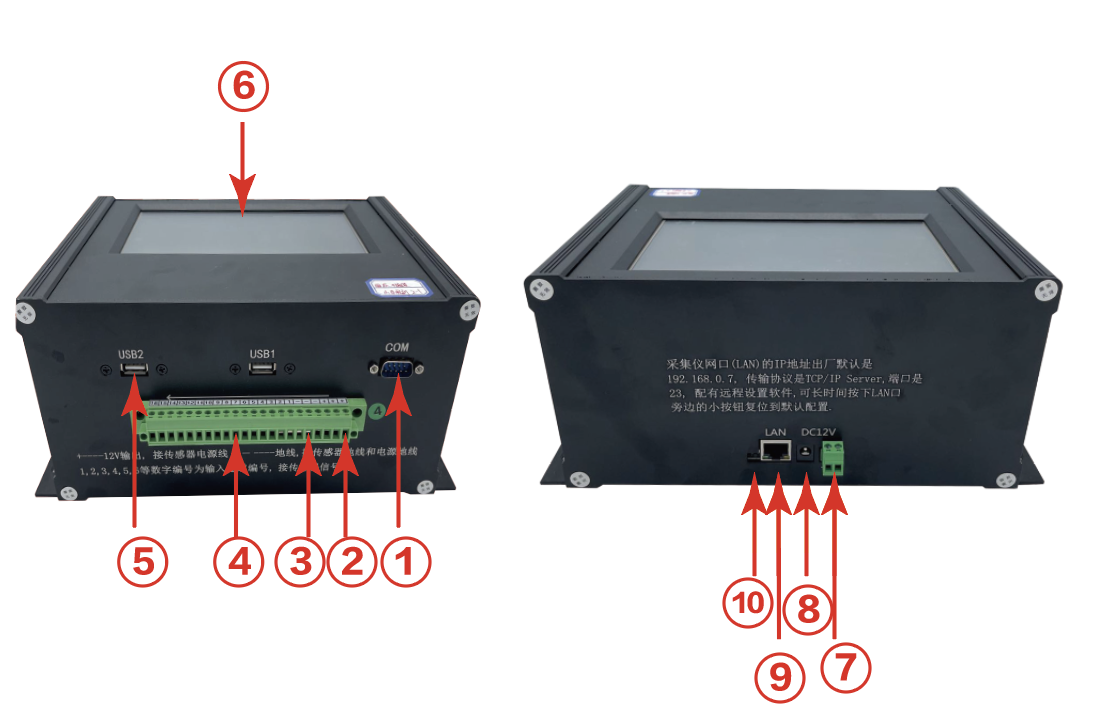

①

COM

數據傳輸接口，RS232,接DTU可實現數據無線傳輸。

②

12V輸出

接線端子上標注（+），接傳感器的電源線，給傳感器供電，多個傳感器可共用。

③

地線（GND）

接線端子上標注（-），接傳感器地線和屏蔽線以及溫度補償線，多個傳感器可共用。

④

信號通道

接線端子上標注1~16都屬于信號通道，接傳感器信號線，每個通道只允許接一個信號線。

⑤

USB

USB接口接鼠標或者U盤用。

⑥

顯示屏

顯示采集儀運行狀態、參數設置顯示

⑦

12V輸入

接線端子式12V直流電輸入接口，

⑧

12V輸入

插孔式12V直流電輸入接口，給采集儀供電，出廠時標配電源適配器。

⑨

LAN

通用網口，數據傳輸接口，連接交換機或者服務器。

⑩

復位按鈕

通電時長按5秒，恢復采集儀網口IP和端口號的出廠設置。

端子排詳細說明：采集儀端子排共22個接口，從右到左開始數，1、2、3接口是給傳感器供電的電源正極（標簽上標注“+”），4、5、6是用于接傳感器的地線和傳感器供電電源的地線（標簽上標注“-”）。7到22號端口是模擬信號輸入接口標簽上標注“1”——“16”），接傳感器信號線。如果標簽上的標注與端口未能實現逐一對應，請按照此順序連接。
