海上升壓站監測系統
不均勻沉降、傾斜監測、振動監測、鋼結構應變監測及腐蝕電位監測

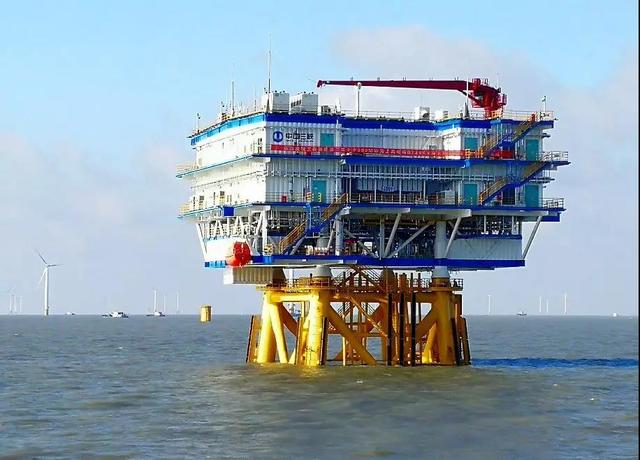

海上升壓站則可以比作整個風電場的“心臟”。所有的風力發電機發出的電能在此匯集,通過送出海纜連接到陸地上的電網,輸送給千家萬戶。
作為海上風電場的電能匯集中心, 海上升壓站是其中輸變電的關鍵設施, 同時是整個海上風電場成敗的關鍵。海上升壓站電氣設備如果出現問題,小則一條回路上的風力機停運,嚴重時整個風電場將癱瘓。
對海上升壓站進行系統的結構安全性監測,是對風電場電力輸送至千家萬戶的有力保障,海上升壓站主要有以下幾方面監測事項。
(1)不均勻沉降監測
在海上升壓站主立柱上分別布置幾何水準點,并在每個測點旁安裝固定一套靜力水準儀,,并采取相應措施保護監測儀器設備不被破壞。靜力水準的管路敷設需考慮避開消防安全通道及不影響人員通行。
(2)傾斜監測
在海上升壓站的甲板層的主立柱上布置雙軸傾角儀,以監測海上升壓站整體結構的傾斜情況。
(3)振動監測
在海上升壓站甲板層的主立柱上布置三向加速度計,以監測升壓站的振動情況。
(4)結構應變監測
根據結構計算成果,在上部結構主要的上下斜撐與主管連接處的外表面、水平撐與主管連接處等受力較大部位設置鋼板應變計,以監測鋼結構應變。
(5)腐蝕電位監測
在海上升壓站的導管架上面布置腐蝕電位測點,測點分布在海床面、極端低潮位、設計低潮水位、多年平均海平面等,通過對測點進行自動化監測,以了解基礎結構的腐蝕情況。
