一、監測背景

2022年全球電化學儲能裝機容量估計約為65Gwh，至2030年可達1160GWh，儲能使用場景觸及電源側、電網側、用戶側及分布式微型電網等多種電力場景，使用場景的多樣性決議了儲能技能的多元化。其間以鋰離子電池、鈉離子電池、液流電池等為代表的電化學儲能技能，近年來在國內外都獲得了快速開展，使用規?，F(xiàn)已從兆瓦等級的示范使用邁向吉瓦等級的規模化使用。

根據《電化學儲能電站設計規范》的要求：“主控制室、繼電器室、配電裝置室、電池室等主要建筑設計使用年限不應低于50年，建筑結構安全等級不應低于二級。大型電化學儲能電站的主要建筑抗震設防類別不應低于乙類，其余建筑抗震設防類別不應低于丙類。”電化學儲能站結構破壞未及時發現或處理，可能導致內部儲能原件破壞、使用壽命減少、甚至起火，進而產生較大社會影響或造成較大的經濟損失。所以結構設計初期即應該考慮沉降、傾斜、振動相關的結構安全實時監測系統。

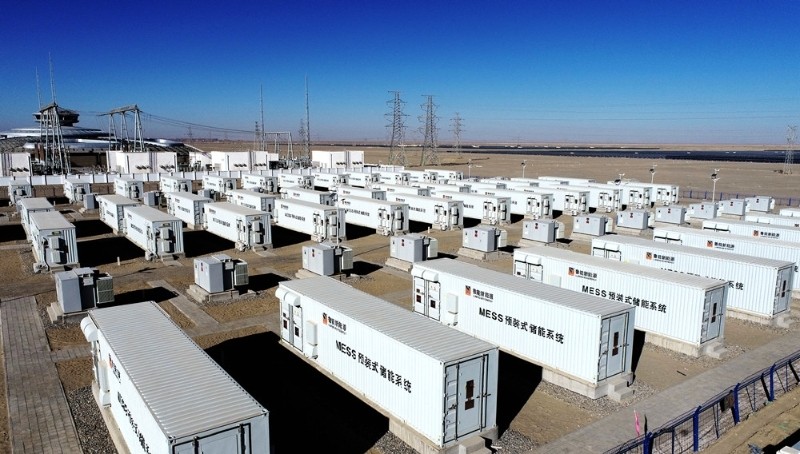

圖 1電化學儲能電站

二、監測系統拓撲

      結構安全監測系統由高精度振動測點、傾斜測點、不均勻沉降測點等構成，能夠精準識別基礎結構、框架結構的振動異常、傾覆等問題，方便現場及時發現問題，及時進行修復和維護。具體系統硬件由傳感器部分、采集儀系統、報警展示平臺組成，如下所示：

圖2 監測系統拓撲圖
